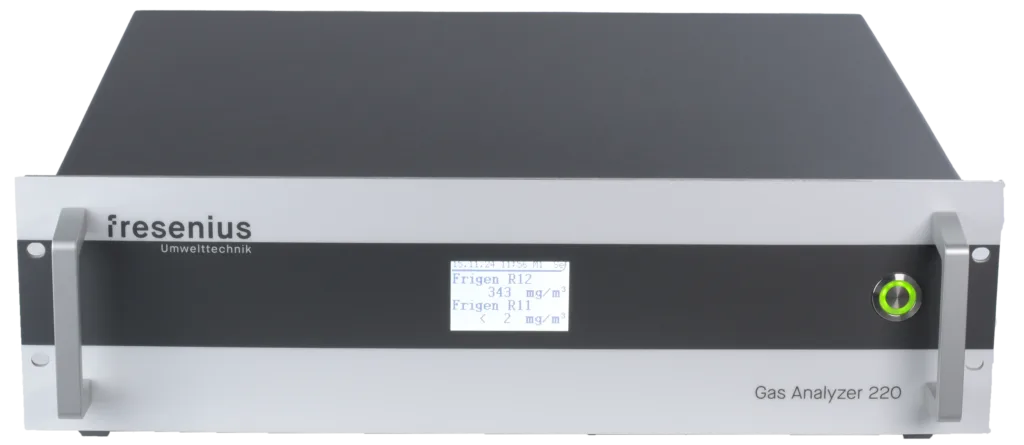

Gas Analyzer 220
Vielseitiger Gasanalysator für Emissions- und Prozessüberwachung
Der Gas Analyzer 220 ist Ihr verlässlicher Partner für die präzise Analyse von bis zu sechs Prozessgasen in nahezu jedem industriellen Umfeld. Dieses Multigasmessgerät bietet modernste Technologie, um den höchsten Anforderungen an Genauigkeit, Sicherheit und Zuverlässigkeit gerecht zu werden.
Anwendung
Der Gas Analyzer 220 ist ein vielseitiges Multigasmessgerät, das speziell für präzise Onlinemessungen von bis zu sechs Prozessgasen entwickelt wurde. Dank integrierter Querempfindlichkeitskompensation werden unerwünschte Störeinflüsse eliminiert. Mit seiner Bauweise (19" Einschub) und der Vielzahl an Schnittstellen lässt sich das Gerät zuverlässig in nahezu jeden Anlagenprozess integrieren. Der GA 220 erfüllt sowohl gesetzliche als auch prozessrelevante Anforderungen.
Features
- Viele messbare Substanzen:
- Nahezu alle IR-aktiven Substanzen wie z.B. Perchlorethen, R11, R12, C-Pentan.
- Sauerstoff (O₂), Schwefelwasserstoff (H₂S), Wasserstoff (H₂).
- Langzeitstabilität: Langlebige Sensoren garantieren hohe Genauigkeit, minimalen Drift und reduzierten Kalibrieraufwand.
- Benutzerfreundlichkeit: Intuitives 128 x 64 Touch-Display für klare Messwerte und einfache Menüführung im Klartext.
- Geringe Wartungskosten: Robuste Bauweise und zuverlässige Sensoren senken Wartungs- und Betriebskosten.
- Flexible Schnittstellenoptionen: RS232, Profibus DP, Ethernet IP, Modbus TCP, Profinet. Bis zu acht analoge Ausgänge (4 - 20 mA) möglich.

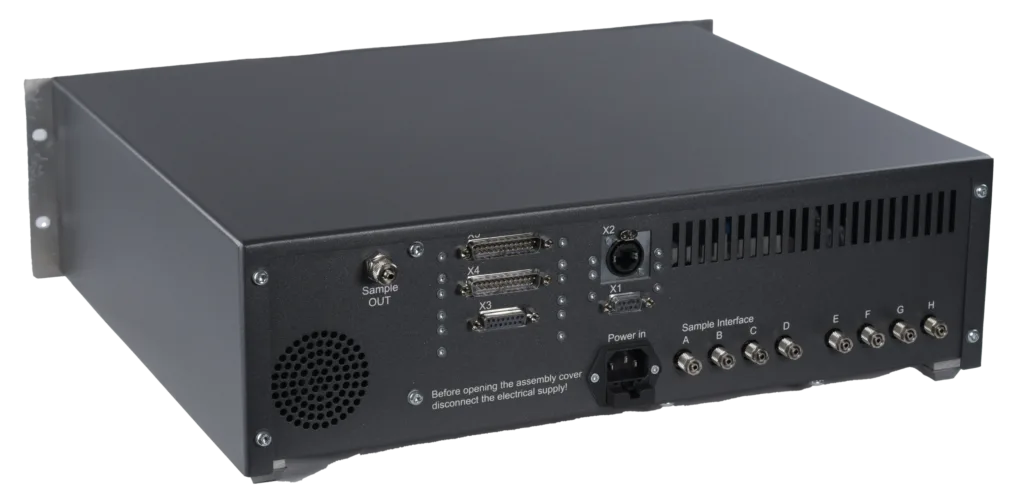

- Erweiterbare Eingänge: Bis zu acht Messgaseingänge zur Analyse mehrerer Probenstandorte, auch bei Einzelkomponentenmessung.
- Industrietaugliches Design: Robustes 19-Zoll Gehäuse (IP20) für industrielle Umgebungen.
- Optimierte Gasführung: PTFE- oder Edelstahl-Gasführung minimiert Verunreinigungen und sichert konstante Messergebnisse.
Einsatzbereiche
- Chemieindustrie: Überwachung von Reaktionsprozessen.
- Recycling: Analyse von Lösemitteln und Kältemitteln.
- Pharmaindustrie: Qualitätskontrolle bei der Produktion.
- Umwelttechnik: Messung von Emissionen und Kontrolle von Gasströmen.
- Überwachung: Sicherheitsprüfungen und Prozesssteuerung in sensiblen Anlagen.
Daten
| Messgaseingänge | 1 (Standard), erweiterbar auf bis zu 8 |
|---|---|
| Messintervall | 1 Sekunde (kontinuierlich) oder 20 Sekunden (quasikontinuierlich) |
| Messprinzip | NDIR-Einstrahlverfahren (Küvette beheizt auf 50 °C), elektrochemisches Verfahren (EC), Zirkonoxid-Ionenenleiter-Prinzip (ZrO₂) |
| Messbare Gaskomponenten | NDIR: Perchlorethen, R11, R12, C-Pentan und viele weitere IR-aktive Substanzen |
| Messbereich | 0 bis 100 Vol.-%, abhängig von Substanz (wir können bestimmte Substanzen auch im ppm-Bereich messen) |
| Messgenauigkeit | Substanzabhängig |
| Schutzart | IP 20 |
| Schnittstellen | RS232, Profibus DP, Ethernet Modbus TCP, Ethernet IP, Profinet, bis zu 8 analoge Ausgänge (gal. getrennt) 4-20 mA, frei konfigurierbar über Display-Menü |
| Betriebsbereitschaft | Messbereitschaft substanzabhängig, volle Spezifikation nach 30 Minuten erreicht |
| Abmessungen | 19"-Einschub, 400 mm Tiefe |
Diese Tabelle ist ein Auszug. Toleranzen, Ansprechzeiten, Klemmenbelegung und die vollständige Optionsliste stehen im Datenblatt. Stand 20.05.2025. Verbindlich ist immer das Datenblatt. Datenblatt anfordern →
Messbare Substanzen
- H₂S Schwefelwasserstoff
- C₂Cl₄ Perchlorethen
- O₂ Sauerstoff
- H₂ Wasserstoff
- C₅H₁₂ Pentan
- CCl₃F R11
- CCl₂F₂ R12
Eckdaten
- Messgaseingänge
- 1 (Standard), erweiterbar auf bis zu 8
- Messintervall
- 1 Sekunde (kontinuierlich) oder 20 Sekunden (quasikontinuierlich)
- Messgenauigkeit
- Substanzabhängig
- Betriebsbereitschaft
- Messbereitschaft substanzabhängig, volle Spezifikation nach 30 Minuten erreicht
- Schutzart
- IP 20
- Abmessungen
- 19"-Einschub, 400 mm Tiefe
Interaktive 360-Grad-Ansicht
Zum Drehen ziehen — oder die Pfeiltasten benutzen.
Vorteile
Maximale Präzision bei der Gasanalyse
Dank Messtechnologien wie NDIR, EC und ZrO₂ liefert der Gas Analyzer 220 hochpräzise Ergebnisse selbst bei komplexen Gasmischungen. Die integrierte Druckkompensation und die Fähigkeit zur Kompensation von Querempfindlichkeiten garantieren Ihnen zuverlässige Messungen in jeder Anwendung.
Flexibilität für jede Prozessumgebung
Mit seiner anpassungsfähigen Bauweise (wahlweise Tischgehäuse oder 19"-Einschub) und der Möglichkeit, auf bis zu 8 Messgaseingänge zu erweitern, lässt sich der GA 220 mühelos in bestehende Anlagen integrieren. Dadurch ist er perfekt für industrielle Anwendungen und vielfältige Einsatzbereiche geeignet.
Hohe Effizienz und niedrige Betriebskosten
Der GA 220 zeichnet sich durch seine langzeitstabile Kalibrierung aus, die regelmäßige Rekalibrierungen überflüssig macht. Dies minimiert den Wartungsaufwand und reduziert Servicekosten – ideal für einen wirtschaftlichen und störungsfreien Betrieb.
Häufige Fragen
Für welche Anwendungen ist der Gas Analyzer 220 geeignet?
Der Gas Analyzer 220 wurde entwickelt, um Prozessgase in einer Vielzahl von Anwendungen zu analysieren. Ob in der Chemieindustrie, Pharmaindustrie, Recyclingbranche oder der Umwelttechnik – der GA 220 liefert präzise Ergebnisse und erfüllt dabei gesetzliche und sicherheitstechnische Anforderungen. Er ist ideal für Prozesse, bei denen mehrere Gase gleichzeitig gemessen werden müssen.
Welche Gase können mit dem GA 220 gemessen werden?
Der GA 220 ist in der Lage, bis zu 6 verschiedene Gase gleichzeitig zu analysieren:
- NDIR (Infrarot): Perchlorethen, R11, R12, C-Pentan und viele weitere IR-aktive Substanzen.
- Elektrochemisch: u.a. Sauerstoff (O₂), Schwefelwasserstoff (H₂S), Wasserstoff (H₂).
- ZrO₂-Technologie: Sauerstoff (O₂).
Weitere Gaskomponenten sind auf Anfrage verfügbar.
Wie wird der Gas Analyzer 220 in bestehende Anlagen integriert?
Das Gerät bietet höchste Flexibilität durch seine modulare Bauweise:
- Gehäuse: Wahlweise als 19"-Einschub oder Tischgerät.
- Anschlüsse: Standard RS232, optional Ethernet IP, Modbus TCP, Profinet und analoge Ausgänge (4-20 mA).
- Messgaseingänge: Standardmäßig 1, erweiterbar auf bis zu 8.
Diese Eigenschaften ermöglichen eine einfache Integration in nahezu jede industrielle Umgebung.
Welche Vorteile bietet der GA 220 gegenüber Konkurrenzprodukten?
- Langzeitstabilität: Minimale Kalibrieranforderungen, wodurch Zeit und Kosten gespart werden.
- Robustheit: Zuverlässiger Betrieb bei anspruchsvollen Bedingungen (Temperaturen von 5° bis 45°C, Luftfeuchte bis 90 %).
- Präzision: Druckkompensation und Querempfindlichkeitskompensation sorgen für exakte Messungen.
Welche Betriebskosten sind mit dem GA 220 verbunden?
Der GA 220 wurde für wirtschaftliche Effizienz entwickelt:
- Geringer Wartungsaufwand: Dank der stabilen Kalibrierung und robusten Komponenten.
- Niedrige Energiekosten: Optimierte interne Pumpen und Messtechnologien.
- Langlebigkeit: Hochwertige Materialien und ausgereifte Technik reduzieren Reparaturanforderungen.
Wie schnell ist das Gerät einsatzbereit?
Der Gas Analyzer 220 erreicht seine volle Spezifikation in nur 30 Minuten nach dem Start. Eine kontinuierliche Messbereitschaft besteht bereits fünf Minuten nach dem Einschalten.
Welche Sicherheitsfunktionen bietet der GA 220?
Der GA 220 erfüllt höchste Sicherheitsstandards:
- Druckkompensation zur Vermeidung von Systemausfällen.
- Optional: Messgasfilter und Druckregulatoren für Eingangsdrücke bis 100 bar.
- Geschütztes Gehäuse gemäß Schutzart IP 20.
Welche Service- und Supportmöglichkeiten gibt es?
Fresenius Umwelttechnik bietet umfassende Serviceleistungen:
- Vor-Ort-Wartungen und Kalibrierungen.
- Miet- und Ersatzgeräte bei kurzfristigem Bedarf.
- Persönliche Beratung durch Experten zur optimalen Integration in Ihre Prozesse.
Wie hilft der GA 220, gesetzliche Vorgaben einzuhalten?
Der GA 220 ermöglicht die präzise Überwachung von Prozessgaskomponenten, um sicherzustellen, dass Ihre Anlage alle relevanten gesetzlichen Grenzwerte einhält. Dies minimiert Risiken und stärkt die Prozesssicherheit.
Kann der Gas Analyzer 220 an individuelle Anforderungen angepasst werden?
Ja, das Gerät ist hochgradig konfigurierbar:
- Erweiterbare Messgaseingänge.
- Anpassbare Daten- und Kommunikationsschnittstellen.
- Messbereiche und Komponenten können spezifisch auf Ihre Anwendungen zugeschnitten werden.
