Schwimmhaube für die Lachgas- und Methanmessung auf Kläranlagen

Gas Dome 300

Die Schwimmhaube erfasst Lachgas (N₂O), Methan (CH₄) und CO₂ auf einer definierten Fläche von 1,00 m² direkt über dem Belebungsbecken. Sie ist das Herzstück des Off-Gas Systems – mit dem Smart Control 300 (System Smart) oder dem GA 320 (System Expert).

Teil des Off-Gas Systems Smart und Expert vergleichen

4,8aus 127 Bewertungen

  • CH₄ Methan GWP 28× CO₂
  • N₂O Lachgas GWP 273× CO₂
  • CO₂ Kohlendioxid Referenz
Gas Dome 300 – Schwimmhaube für die Lachgas- und Methanmessung auf Kläranlagen
Auf YouTube ansehen

Das Produkt

Schwimmhaube für die direkte Erfassung von Lachgas, Methan und CO₂ auf 1,00 m² Beckenfläche.

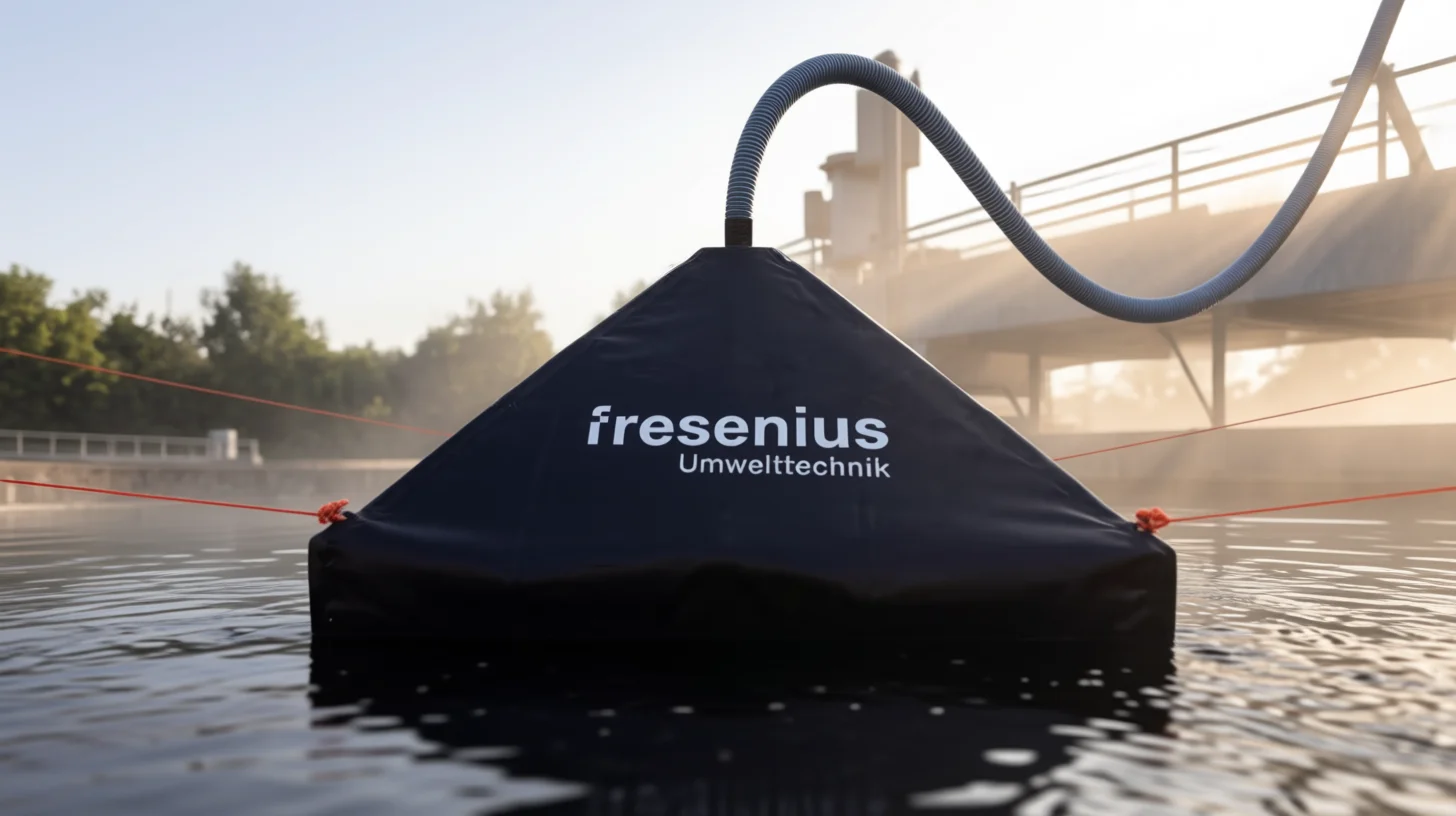

  • Gas Dome 300 — schwarzer pyramidenförmiger PVC-Hood schwimmt auf einem Becken einer Kläranlage zur Lachgas- und Methanmessung

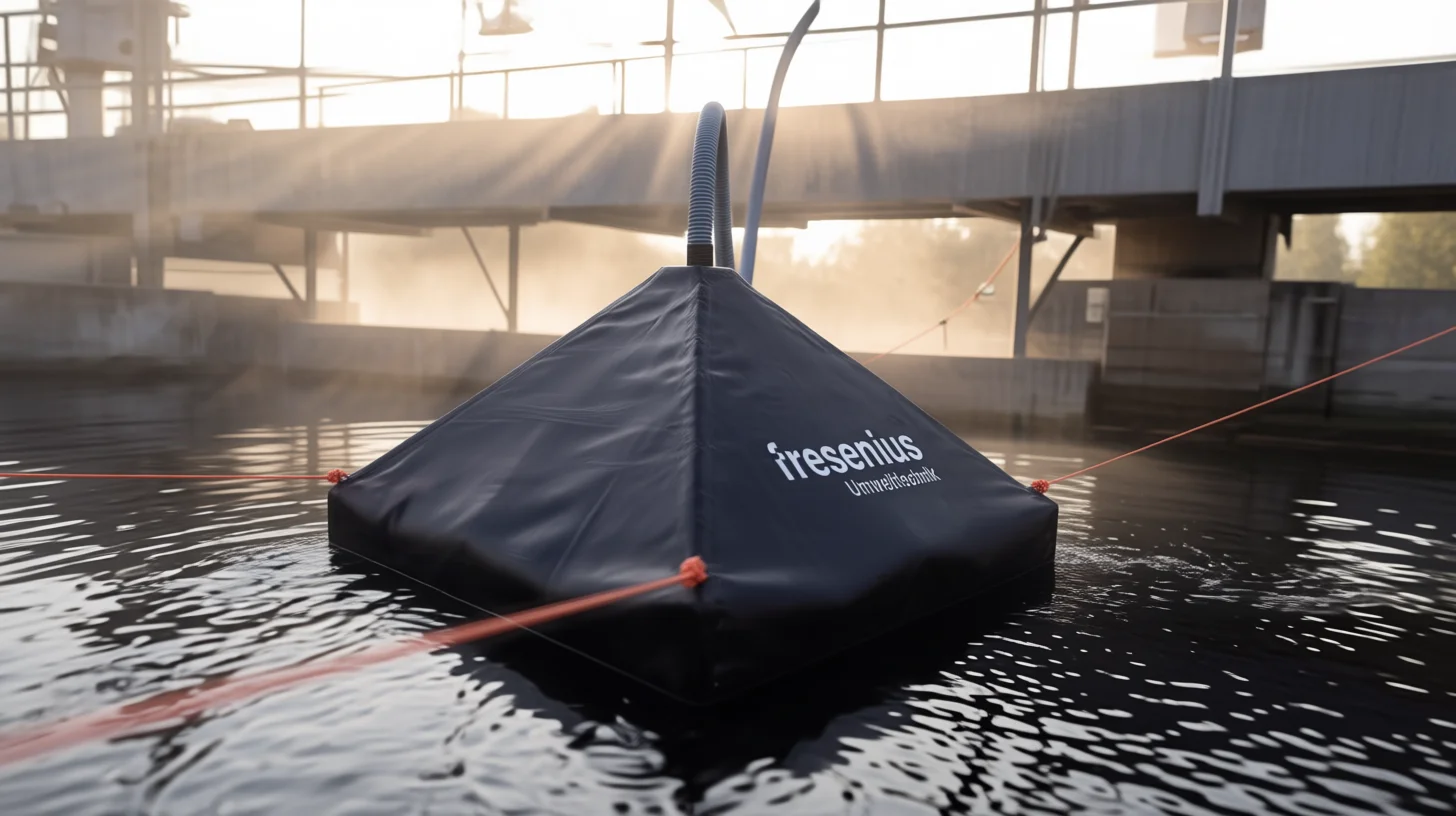

  • Gas Dome 300 — Detail der Schwimmhaube mit Schlauchführung und Seilbefestigung am Beckenrand

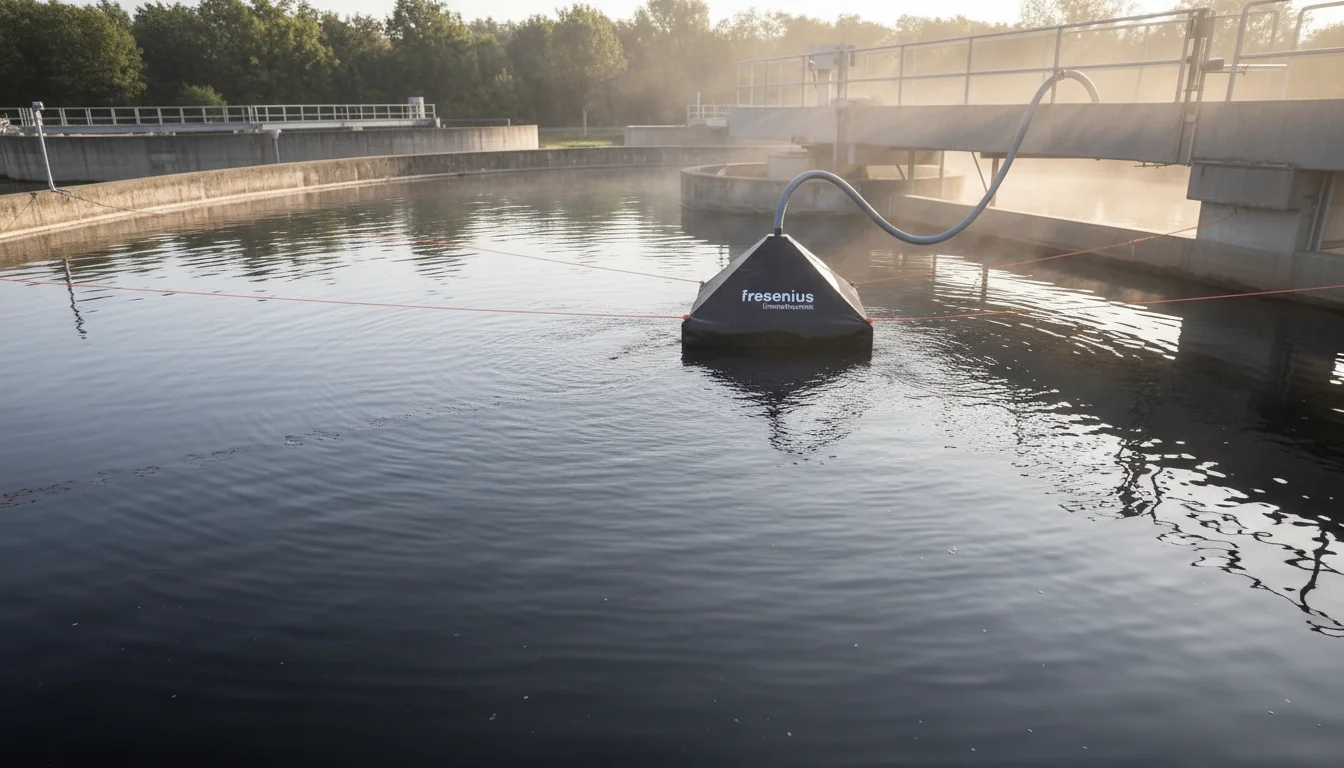

  • Drohnenperspektive einer Kläranlage mit eingesetztem Gas Dome 300 zur kontinuierlichen Treibhausgas-Emissionsmessung

Illustration / nur zur Veranschaulichung. Der Schlauch muss nach oben gerade geführt werden.

Funktionsprinzip

Vom Becken zum Gasanalysegerät

Aufsteigende Klimagase (N₂O, CH₄, CO₂) sammeln sich unter der Haube auf 1,00 m² Beckenfläche. Ohne Gebläse, allein durch den Eigendruck, strömt das Off-Gas über den Schlauch, Kondensatfalle, Filter und Durchflussmessung in den Outdoor-Schrank. Dort misst das Gasanalysegerät – Smart Control 300 im System Smart, GA 320 im System Expert – und berechnet die Emissionsrate in mg/(m²·h).

Haube im Detail (Auszug)

Konstruktion in acht Eckdaten

Sammelfläche
1,00 m² Sammelfläche (Innenmaß)
Aufbau
Pyramide auf PVC-U-Schwimmrahmen, dunkle PVC-Außenhaut
Auftrieb
PE-Auftriebsisolierung, geschlossenzellig
Schürze
Schürze umlaufend, 20–30 cm eingetaucht, Kettenballast
Anschluss
Tankdurchführung 1½″, Schlauchtülle 40 mm
Volumenstrom
Volumenstrom 0–20 m³/h, ohne Gebläse
Lagesicherung
Abspannseile oder feste Brücke, Ausleger zur Zugentlastung
Schlauch
Schlauch ID 40 mm, 25 m je Messstelle, bis −20 °C

Auszug, Stand 06.10.2026. Verbindlich sind die Broschüren Off-Gas System Smart und Expert.

Smart · Expert

Mit SC 300 oder GA 320: 10 ppmV oder 0,5 ppmV Nachweisgrenze

Der Gas Dome 300 kommt mit Gasweg und Outdoor-Schrank als Off-Gas System. Welches Gasanalysegerät in den Schrank kommt, hängt davon ab, wie niedrig Ihre Lachgaswerte sind.

Messverfahren

Was im Gasanalysegerät passiert

Selbstreferenzierend, ohne Null- und Prüfgas

Beide Gasanalysegeräte – Smart Control 300 und GA 320 – messen N₂O, CH₄ und CO₂ nach dem NDIR-Zweidruck-Referenzverfahren. Der Nullpunkt wird bei jeder Messung korrigiert, deshalb braucht das System weder Nullgas noch Prüfgas und kein Verbrauchsmaterial. Das GA 320 kompensiert zusätzlich Feuchte und Querempfindlichkeiten.

Typische Gase
N₂O · CH₄ · CO₂

Sauerstoff im Off-Gas

Optional misst ein elektrochemischer Sensor den Sauerstoff im Off-Gas, Messbereich 0–30 Vol.-%.

Typische Gase
O₂

Beratung

Tory — Ihre Beratung zum Gas Dome 300

Welche Becken kommen für den Hood in Ihrer Anlage in Frage? Reicht das System Smart oder brauchen Sie die Nachweisgrenze des Expert? Tory führt Sie in wenigen Schritten zur passenden Konfiguration — oder direkt zu einem Beratungstermin mit unserem Team.

  • Passende Hood-Position auf Ihrer Anlage
  • Wahl des Systems: Smart (SC 300) oder Expert (GA 320)
  • Direkter Übergang zur Angebotsanfrage

Häufige Fragen

FAQ zum Gas Dome 300

Mit welchen Gasanalysegeräten arbeitet der Gas Dome 300?
Der Gas Dome 300 wird als Teil des Off-Gas Systems geliefert, und zwar in zwei Ausführungen: im System Smart mit dem Smart Control 300 (N₂O-Nachweisgrenze 10 ppmV) und im System Expert mit dem GA 320 (N₂O-Nachweisgrenze 0,5 ppmV). Haube, Gasweg und Outdoor-Schrank sind in beiden Systemen gleich – der Unterschied liegt im Gasanalysegerät.
Welche Gase erfasst der Gas Dome 300 auf der Kläranlage?
Die Haube sammelt das Off-Gas, das auf ihrer Fläche aus dem Belebungsbecken aufsteigt. Gemessen werden Lachgas (N₂O), Methan (CH₄) und Kohlendioxid (CO₂), optional zusätzlich Sauerstoff über einen elektrochemischen Sensor (0–30 Vol.-%). Lachgas hat nach IPCC AR6 ein Treibhauspotenzial von 273 × CO₂ über 100 Jahre.
Welche Fläche deckt der Gas Dome 300 ab?
Die Sammelfläche beträgt 1,00 m² (Innenmaß). Gemessen wird also nicht das ganze Becken, sondern eine definierte, abgegrenzte Wasseroberfläche. Genau das macht den Wert vergleichbar: Aus Konzentration und Volumenstrom ergibt sich eine Emissionsrate in mg/(m²·h).
Braucht der Gas Dome 300 ein Gebläse oder eine Pumpe?
Nein. Das Off-Gas strömt durch den Eigendruck unter der Haube über den Schlauch (ID 40 mm) zum Outdoor-Schrank. Zulässig sind 0–20 m³/h. Fällt der Volumenstrom unter etwa 1 m³/h, kennzeichnet das System den Messwert als ungültig.
Wie wird der Gas Dome 300 im Becken gehalten?
Die Pyramide sitzt auf einem quadratischen PVC-U-Schwimmrahmen mit PE-Auftriebsisolierung. Eine umlaufende Schürze taucht 20–30 cm ein und ist mit Kettenballast beschwert, damit keine Umgebungsluft unter die Haube gelangt. Gesichert wird die Lage über Abspannseile oder eine feste Brücke; ein Ausleger nimmt den Zug vom Schlauch.
Lassen sich zwei Becken oder zwei Stellen gleichzeitig messen?
Ja. Beide Systeme arbeiten mit einer oder zwei Messstellen; je Messstelle gibt es eine eigene Haube und 25 m Schlauch. Die zweite Messstelle kostet nur einen Bruchteil, weil Schrank und Gasanalysegerät schon vorhanden sind.
Ersetzt die Messung eine behördliche Emissionsmessung?
Nein. Das System liefert die Emissionsrate einer definierten Fläche – keine behördliche Emissionsbilanz und kein CEMS. Für die betriebliche Bilanzierung, etwa nach der Kommunalabwasserrichtlinie, und für den Nachweis von Betriebsoptimierungen liefert es gemessene statt geschätzte Werte.
Wo landen die Messdaten?
Bei Ihnen. Das Gasanalysegerät rechnet die Emissionsrate selbst aus und gibt sie über Analog- und Relaisausgänge sowie RS-232 aus, optional über Profibus DP, Modbus TCP, EtherNet/IP oder Profinet. Keine Cloud, kein Abonnement, keine laufenden Lizenzkosten.

Beratung anfragen

Ihre THG-Bilanz auf belastbare Messdaten stellen

Wir besprechen mit Ihnen kostenlos, ob das System Smart oder Expert zu Ihren Messzielen passt, wie viele Messstellen sinnvoll sind und wo Haube und Outdoor-Schrank auf Ihrer Anlage stehen. Ergebnis: ein konkreter Vorschlag für eine Messkampagne oder eine dauerhafte Installation.

Kostenlose Beratung anfragen
