Gasanalysatoren der GA-Serie

Ein Gasanalysator bestimmt fortlaufend, welche Gase ein Gasgemisch enthält und in welcher Konzentration. Ein Gaswarngerät meldet die Überschreitung eines Grenzwerts. Ein Analysator nennt den Wert selbst, fortlaufend und in Volumenprozent, ppm oder mg/m³. Damit führen Sie den Prozess, sichern die Qualität und weisen Emissionen nach. Warnschwellen können Sie zusätzlich einstellen und auf die Relaisausgänge legen.

Welcher Analysator zu einer Messaufgabe passt, entscheidet sich an vier Fragen: Wie viele Komponenten müssen gleichzeitig erfasst werden? Welches Messprinzip greift bei diesen Gasen? In welcher Matrix wird gemessen — heiß, feucht, korrosiv? Und stationär oder mobil? Die GA-Serie deckt diese vier Achsen mit zehn Geräten ab.

Eine Komponente oder mehrere

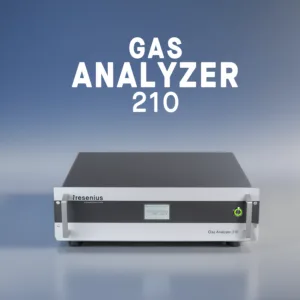

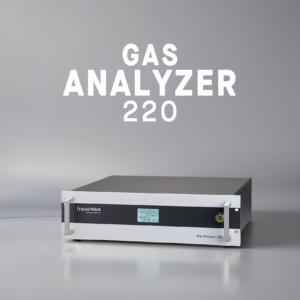

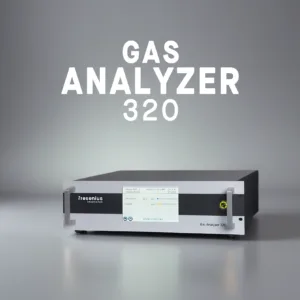

Das GA210 ist ein Einzelgasanalysator: eine Komponente, ein klar umrissener Messbereich, entsprechend kompakt und wirtschaftlich. Das GA220 kombiniert mehrere Messprinzipien in einem 19"-Gehäuse — das Arbeitspferd für Emissionsüberwachung und komplexe Prozesse. Das GA320 liegt dazwischen und misst bis zu sechs infrarotaktive Gase.

Die Zahl der Messgaseingänge ist eine eigene Größe. Bis zu acht davon führen mehrere Messstellen an dasselbe Gerät, das sie programmgesteuert oder zyklisch durchschaltet. Acht Eingänge stehen also für acht Entnahmepunkte. Auch ein Einzelgasgerät kann sie nutzen.

Wir bestücken jedes Gerät mit den Sensoren, die Ihre Messaufgabe verlangt. Planen Sie heute eine Komponente und rechnen mit dreien, dann klären Sie am besten vorab den Ausbauweg. Diese Frage entscheidet später über die Kosten.

Das Messprinzip folgt dem Gas

Kein Verfahren deckt alles ab, deshalb kombinieren wir sie:

• NDIR für infrarotaktive Gase wie CO, CO₂, CH₄, SO₂ und NO — das Rückgrat der Prozess- und Emissionsmessung.

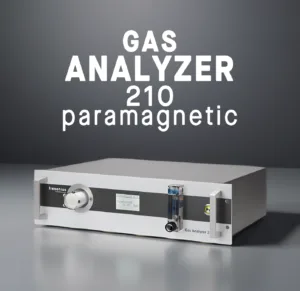

• Paramagnetische Messung für Sauerstoff. Unsere Zelle kommt ohne bewegliche Teile aus und ist deshalb unempfindlich gegen Vibrationen — ein Argument für den Einbau nahe an der Anlage.
• Zirkonoxid-Sensoren für Sauerstoff in heißen Gasen, typisch in der Feuerungsregelung.
• TDLAS als Laserverfahren für Methan, sehr selektiv und schnell.
• Wärmeleitfähigkeitsmessung für binäre Gemische, etwa Wasserstoff in Stickstoff.
• Elektrochemische Zellen dort, wo optische Verfahren an Grenzen kommen, beispielsweise bei H₂S.

Gaschromatographie und FTIR liegen außerhalb unseres Programms. Für viele Aufgaben trägt eine der oben genannten Methoden trotzdem, und dann schlagen wir sie vor. Welcher Fall bei Ihnen vorliegt, klären wir anhand des technischen Infobogens zu Ihrer Anfrage.

Warum unsere Analysatoren seltener Prüfgas brauchen

Über die Gesamtkosten entscheidet der laufende Betrieb. Unsere NDIR-Analysatoren beherrschen eine patentierte automatische Nullpunktkorrektur ohne Prüfgas. Das senkt den Wartungsaufwand, denn die Prüfgasversorgung entfällt. Sie sparen Beschaffung, Lagerung, Haltbarkeitsprüfung und Tausch der Flaschen. Andere Geräte korrigieren ihren Nullpunkt ebenfalls automatisch. Der Unterschied liegt bei der Flasche.

Die Zweistrahl-Vakuumreferenztechnik hält den Messwertdrift zwischen zwei Kalibrierungen in der Regel unter 3 % pro Jahr. Maßgeblich bleibt das Datenblatt des jeweiligen Geräts.

Dazu kommt die Auslegung auf Dauer: über 30 Jahre Gerätelebensdauer und eine Ersatzteilversorgung über 10+ Jahre.

Der Analysator ist nur das Ende der Messkette

Bei extraktiver Messung entnimmt eine Sonde einen Teilstrom, der aufbereitet werden muss, bevor er das Gerät erreicht. Feuchtes oder partikelbelastetes Messgas führt zu Kondensation im Analysator, verfälscht Werte und beschädigt Bauteile. Ein Messgaskühler der RCI-Serie senkt den Taupunkt auf 5 °C und die Restfeuchte auf 0,86 Vol.-%. Wer die Aufbereitung spart, spart am falschen Ende.

Stationär, mobil, oder speziell für Biogas

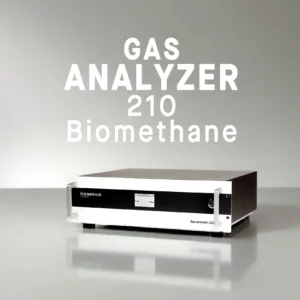

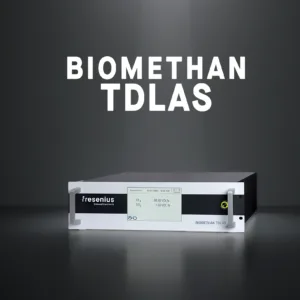

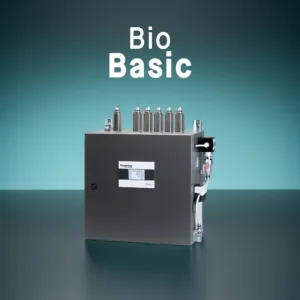

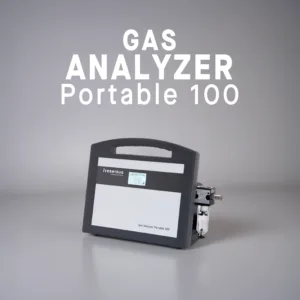

Das GA100 Portable ist akkubetrieben und für Messungen vor Ort gedacht. Für Biogasanlagen gibt es das BioBasic als Plug-and-Play-Gerät für CH₄, CO₂, H₂S, O₂ und H₂; es trägt Flammensperren zum Anlagenschutz, ist aber nicht ATEX-zertifiziert für Ex-Zonen. Für die Einspeiseüberwachung von aufbereitetem Biomethan stehen das BioBasic Biomethane, das GA220 Biomethan und der Biomethane TDLAS bereit.

Alle Geräte werden in Deutschland entwickelt und gefertigt.
