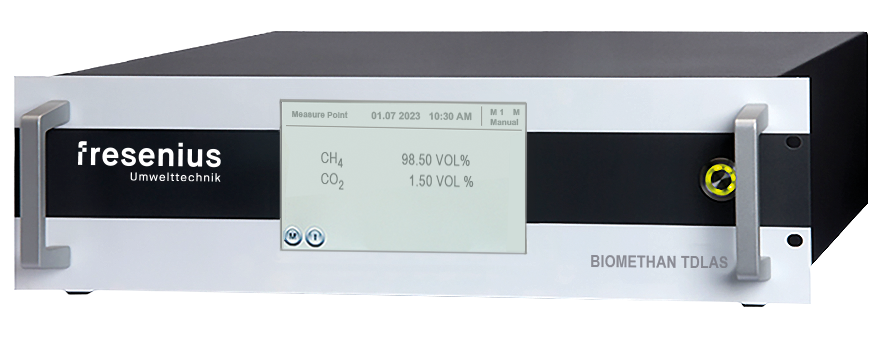

Biomethan TDLAS
TDLAS-Laseranalysator für hochpräzise Biomethan-Qualitätskontrolle
Der Gas Analyzer Biomethan TDLAS wurde speziell für die präzise Online-Messung hoher Methankonzentrationen entwickelt, wie sie in Biomethan- und Erdgasprozessen auftreten. Dank der TDLAS-Technologie (Tunable Diode Laser Spectroscopy) liefert das Gerät auch unter anspruchsvollen Bedingungen schnelle und zuverlässige Messergebnisse.
Anwendung
Der Gas Analyzer Biomethan TDLAS ist speziell für die präzise Messung von hohen Methankonzentrationen (CH₄) konzipiert, wie sie in Biomethan- und Erdgasprozessen vorkommen. Die innovative TDLAS-Technologie gewährleistet schnelle und zuverlässige Online-Messungen, selbst bei Konzentrationen von 80-100 Vol.-%. Das Gerät ist immun gegen Querempfindlichkeiten und ermöglicht so eine präzise Analyse, ohne von anderen Gaskomponenten beeinflusst zu werden. Dank seiner Robustheit ist der Biomethan TDLAS ideal für den Einsatz in anspruchsvollen Prozessumgebungen geeignet und unterstützt eine Vielzahl von Anwendungen in der Gasanalytik.
Features
- Präzise Messung: Entwickelt für höchste Genauigkeit bei Methankonzentrationen von 80-100 Vol.-%.
- Querempfindlichkeitsfrei: Keine Störungen durch andere Gase – ideale Ergebnisse in jeder Umgebung.
- TDLAS-Technologie: Modernste Lasertechnologie für zuverlässige und schnelle Analysen.
- Hohe Effizienz: Minimaler Wartungsaufwand und niedrige Betriebskosten.
- Automatische Nullpunktkorrektur: Langanhaltende Präzision dank patentierter Temperaturkompensation.
- Intuitive Bedienung: Komfortables Touch-Display für einfache Navigation.
- Flexible Erweiterbarkeit: Ein Messgaseingang (Standard), erweiterbar auf bis zu 8 Eingänge.
Einsatzbereiche
Der Gas Analyzer Biomethan TDLAS findet Anwendung in den wichtigsten Bereichen der Biogas- und Erdgasindustrie:
- Biomethan-BHKWs: Optimale Methananalyse für maximale Energieeffizienz.
- Biomethan-Anlagen: Sicherstellung der Gasqualität vor Einspeisung ins Netz.
- Erdgasnetz: Überwachung und Kontrolle von Gaszusammensetzungen für Netzkonformität.
- Power-to-Gas-Anlagen: Präzise Prozessüberwachung bei der Umwandlung erneuerbarer Energien.
Daten
| Messbereiche | CH₄: 0–100 Vol.-% (optimiert für 80–100 Vol.-%). |
|---|---|
| Messgenauigkeit | ±0,1 % vom Messwert, Präzision: ±0,03 Vol.-%, Auflösung: 0,01 Vol.-%. |
| Messtechnik | TDLAS (Tunable Diode Laser Spectroscopy), querempfindlichkeitsfrei. |
| Anschlüsse | 1 Messgaseingang (Standard), erweiterbar auf bis zu 8. |
| Gasdurchfluss | Ca. 1 l/min, Druckbereich 0,8–1,2 bar (kompensiert). |
| Betriebsspannung | 230 V AC / 50 Hz (alternativ 115 V AC / 60 Hz). |
| Gehäuse | 19“-Einschub (IP 20), Tiefe 400 mm. |
| Kommunikation | RS232 (Standard); optional Profibus DP, Ethernet TCP/IP, Profinet. |
Diese Tabelle ist ein Auszug. Toleranzen, Ansprechzeiten, Klemmenbelegung und die vollständige Optionsliste stehen im Datenblatt. Verbindlich ist immer das Datenblatt. Datenblatt anfordern →
Eckdaten
- Messgenauigkeit
- ±0,1 % vom Messwert, Präzision: ±0,03 Vol.-%, Auflösung: 0,01 Vol.-%.
- Gasdurchfluss
- Ca. 1 l/min, Druckbereich 0,8–1,2 bar (kompensiert).
- Betriebsspannung
- 230 V AC / 50 Hz (alternativ 115 V AC / 60 Hz).
- Gehäuse
- 19“-Einschub (IP 20), Tiefe 400 mm.
- Messbereiche
- CH₄: 0–100 Vol.-% (optimiert für 80–100 Vol.-%).
- Anschlüsse
- 1 Messgaseingang (Standard), erweiterbar auf bis zu 8.
Vorteile
Präzise Methanmessung
Dank der innovativen TDLAS-Technologie liefert der Biomethan TDLAS selbst bei Methankonzentrationen von 80-100 Vol.-% präzise und zuverlässige Ergebnisse. Die Messung erfolgt querempfindlichkeitsfrei und mit einer Genauigkeit von ±0,1 % vom Messwert.
Effizient und wartungsarm
Der Gas Analyzer minimiert Ihren Wartungsaufwand durch die automatische Nullpunktkorrektur und langlebige Komponenten. Das reduziert Betriebskosten und sorgt für eine hohe Verfügbarkeit Ihrer Anlage.
Flexibilität und einfache Integration
Mit bis zu 8 erweiterbaren Messgaseingängen und optionalen Schnittstellen wie Ethernet oder Profibus lässt sich der Biomethan TDLAS perfekt in bestehende Systeme integrieren. Das intuitive Touch-Display sorgt für eine einfache Bedienung.
Häufige Fragen
Warum ist die Messung des Methangehalts wirtschaftlich sinnvoll, und warum ist sie mit TDLAS noch vorteilhafter?
Die Messung des Methangehalts ist entscheidend, um sicherzustellen, dass Ihr Biomethan die geforderten Qualitätsstandards erfüllt – sei es für die Einspeisung ins Erdgasnetz, die Nutzung als Kraftstoff oder andere Anwendungen. Präzise Messwerte ermöglichen es, Ihre Prozesse zu optimieren, den Methanertrag zu maximieren und Betriebskosten zu senken. Ungenaue oder verzögerte Messungen können hingegen zu Qualitätsverlusten, Anlagenstörungen oder zusätzlichen Kosten führen.
Die TDLAS-Technologie bietet hierbei entscheidende wirtschaftliche Vorteile, die andere Technologien wie die NDIR-Messtechnik nicht erreichen:
- Echtzeitmessungen: Mit einer Messfrequenz von bis zu einem Wert pro Sekunde liefert TDLAS kontinuierliche Daten, die sofortige Anpassungen in Ihren Prozessen ermöglichen. Das ist besonders in dynamischen Systemen, wie der Methanaufbereitung oder Einspeisung, ein wesentlicher Vorteil.
- Höhere Genauigkeit und Stabilität: Während NDIR im allgemeinen durch Querempfindlichkeiten oder optische Verschmutzungen beeinträchtigt werden kann, bleibt TDLAS selbst unter anspruchsvollen Bedingungen präzise. Dies reduziert die Notwendigkeit für Korrekturen und manuelle Eingriffe.
- Effizienzsteigerung durch Prozesskontrolle: Dank der schnellen Datenverfügbarkeit können Sie Probleme oder Schwankungen frühzeitig erkennen und Gegenmaßnahmen ergreifen, bevor Produktionsverluste entstehen. Dies ist mit langsameren Technologien oft nicht möglich.
- Wartungsfreundlichkeit: TDLAS benötigt weniger Kalibrierung und keine regelmäßigen Filterwechsel, was Zeit und Kosten spart. Zudem gibt es keine Messabweichungen durch Alterung optischer Bauteile.
Welche Vorteile bietet TDLAS gegenüber anderen Technologien?
Die laserbasierte TDLAS-Technologie ist wartungsärmer, liefert extrem präzise Ergebnisse und ist querempfindlichkeitsfrei. Dies reduziert die Betriebskosten und maximiert die Produktivität Ihrer Anlage, insbesondere bei Anwendungen mit hohen Methankonzentrationen. Im Vergleich zu NDIR ist TDLAS präziser und zuverlässiger, wodurch Fehler vermieden und wirtschaftliche Verluste minimiert werden.
Wie trägt der Biomethan TDLAS zu langfristigen Einsparungen bei?
Durch die hohe Messgenauigkeit und Stabilität sparen Sie nicht nur Kalibrierkosten, sondern auch Betriebskosten durch den effizienten Einsatz Ihrer Ressourcen. Der geringe Wartungsaufwand und die lange Lebensdauer der Komponenten machen das Gerät zu einer äußerst wirtschaftlichen Investition.
Kann ich mit dem Biomethan TDLAS den Methangehalt steigern?
Ja, präzise Messungen des Methangehalts ermöglichen es, Ihre Prozesse zu optimieren und die Methanausbeute zu maximieren. Dies steigert Ihre Einnahmen durch die Produktion hochwertiger Biomethanqualität.
Was macht TDLAS für Biogasanlagen besonders wertvoll?
Die TDLAS-Technologie liefert besonders in Anwendungen mit hohen Methankonzentrationen zuverlässige Ergebnisse, ohne dass Verunreinigungen oder Querempfindlichkeiten die Messwerte beeinflussen. Dies ist entscheidend, um konstante Qualität und Effizienz sicherzustellen.
Ist der Gas Analyzer einfach zu bedienen?
Mit dem intuitiven Touch-Display können Sie alle wichtigen Messdaten in Echtzeit überwachen. Die robuste Bauweise und der minimale Wartungsbedarf gewährleisten, dass der Betrieb Ihrer Anlage reibungslos bleibt.
Wie unterscheidet sich die TDLAS-Technologie von der NDIR-Messtechnik?
Die TDLAS-Technologie nutzt laserbasierte Spektroskopie, um gezielt einzelne Moleküle zu detektieren, ohne dass Querempfindlichkeiten auftreten. Im Vergleich zur NDIR-Technik (Nichtdispersive Infrarotspektroskopie) bietet TDLAS deutlich präzisere Ergebnisse bei hohen Methankonzentrationen (80-100 Vol.-%) und erfordert weniger Wartung, da keine optischen Filter verschmutzen können. NDIR eignet sich eher für niedrigere Konzentrationen und Anwendungen mit weniger spezifischen Anforderungen.
Welche Kalibrieranforderungen gibt es bei TDLAS?
Mit der TDLAS-Technologie entfällt das regelmäßige Nachkalibrieren, da die automatische Nullpunktkorrektur langzeitstabile Messungen gewährleistet. Dies spart Wartungszeit und Kosten im Vergleich zu anderen Technologien.
Wie schnell liefert der Analyzer Messergebnisse?
Die TDLAS-Technologie arbeitet nahezu in Echtzeit und hat eine Integrationszeit von 1 Sekunde. Dies ermöglicht eine präzise und schnelle Anpassung Ihrer Prozesse.
